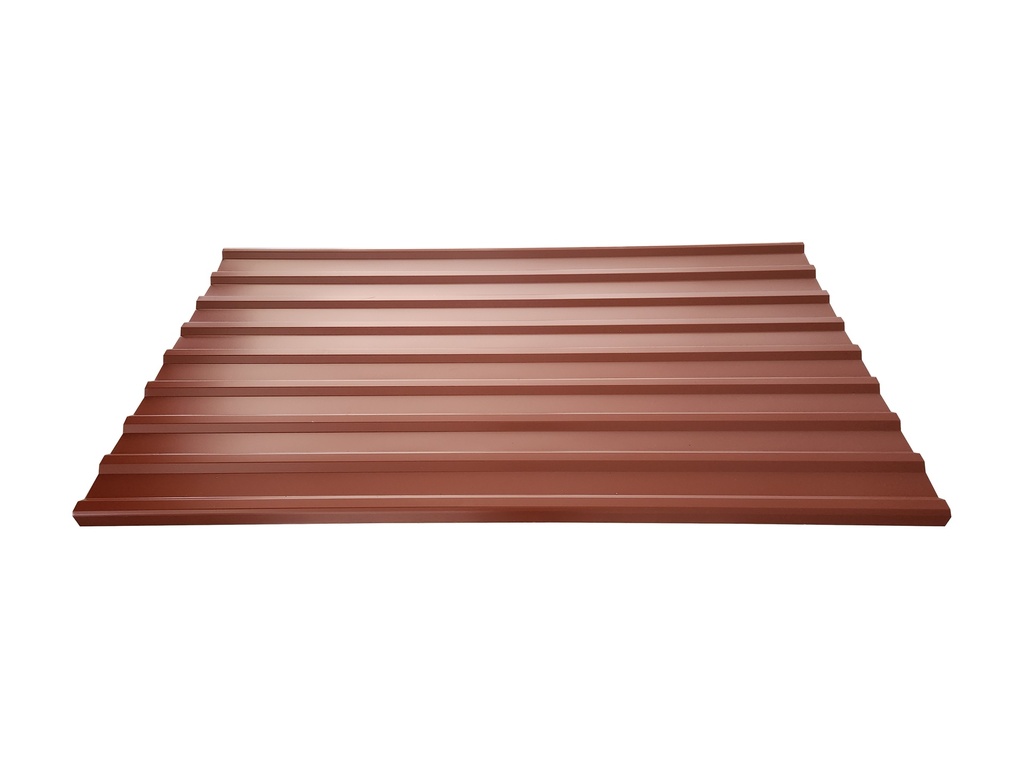

WARMA Kattopelti Punainen 1120x2000mm
Materiaali teräsohutlevy 0,45mm polyesteripinnoitteella, väri punainen RR29. Pellin pituus 2m, hyötyleveys 110cm, kuvion korkeus 18mm
Asennusohje:
Levyjen käsittely ja valmistelut asennukseen.
Ohuet teräslevyt saattavat helposti taipua, joten niitä on käsiteltävä varoen. Levyt saattavat lisäksi myös venyä. Mahdolliset naarmut tm. pinnoitevauriot poistetaan sopivilla sumutemaaleilla. Kaikki mahdolliset kaltevat leikkaukset, läpivientien aukot tms. tehdään kohteessa asennuksen aikana. Katelevyjä työstetään käsisirkkelillä, nakertajalla, kuviosahalla tai peltisaksilla . Missään nimessä ei voida käyttää kulmahiomakonetta, koska leikkauksen yhteydessä syntyvät kipinät polttavat levyn suojakerroksen puhki! Levyjen käsittelyssä syntynyt teräsjätteet on poistettava huolellisesti harjalla. Pintaan jääneet teräksen jäämät alkavat ruostua ja saattavat vaurioitta levyn pintaa. Likaiset levyt puhdistetaan kotitaloudessa käytettävillä puhdistusaineilla, liuottimien tm. vahvavaikutteisten kemikaalien käyttö on kiellettyä. Suosittelemme levyjen leikkauskohtien ja räystäälle tulevien reunojen sekä mahdollistennaarmujen maalaamista levyjen korjaus-/paikkausmaalaukseen tarkoitetulla maalilla asennuksen jälkeen. Katon minimikaltevuus 1:6
Aluskate
Levyn alla on käytettävä aluskatetta, joka estää kondenssiveden pääsyn rakenteisiin. Asenna aluskate harjan suuntaisesti alaräystäältä alkaen. Kiinnitä aluskate kattotuoleihin esim. nitojalla. Aluskatekaistojen keskinäinen limitys on vähintään 150 mm. Älä pingota aluskatetta tiukalle kattotuolien väliin, vaan jätä ”roikkumaan” n. 20-30 mm. Harjan kohdalla aluskate leikataan poikki.
Ruoteet ja päätylauta
Ruoteina käytetään 25x100 lautaa, jos yläpaarteiden välimatka on <900mm tai 32x100 lautaa, jos paarteiden väli on isompi. Naulaa ruoteet kattotuoliin 2,8 x 75 mm kuumasinkityillä nauloilla vinoon lyöden (2 naulaa/risteys). Katon päätylaudan yläreunan on oltava 18 mm verran ruotelautoja korkeammalla, jolloin reunapelti tukeutuu siihen hyvin.
Levyjen kiinnitys
Kattolevyjen kiinnittämiseen käytetään tiivisteellä varustettuja kattoruuveja. Ruuvit kierretään istukalla varustetulla sähköporalla. Kattolevy kiinnitetään ruoteeseen aallonpohjasta. Ruuvien normaali pituus tällaisessa kiinnitystavassa on 25-28mm. Levyt kiinnitetään toisiinsa vaakasuunnan liitoskohdasta jokaisen aallonpohjan kohdalta ja pystysuunnassa aallon päältä. Ala- ja yläräystäällä levy kiinnitetään ruoteeseen joka toisen aallon pohjalta. Levyt sijoitetaan räystään suhteen ristikkäin siten, että niiden alareunat ulottuisivat 40 mm yli räystään reunan. Ruuvien menekki on noin 7kpl/m2
